门窗尺寸测量和计算方法（上）

常见门窗尺寸测量和计算方法》本文为技术分享文，篇幅略长，可先收藏方便日后查看！

门窗尺寸测量规程

一、 目的：

规范并指导门窗尺寸测量方法，为设计和生产提供准确数据。

二、适用范围：

常见类型门窗尺寸测量和计算。

三、规程内容

（一）、门窗尺寸测量

1、原有门窗已拆除时的门窗测量

当原有门窗已经拆除，在测量前应首先查看门窗洞口清除是否彻底，各侧面抹灰层剔除后是否露出原有砖面。剔除后的洞口侧面应无影响测量和安装的灰层和异物。

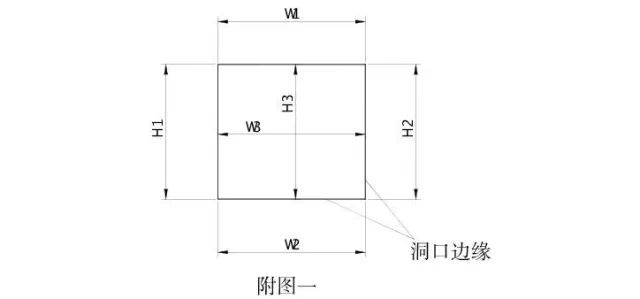

平面墙体洞口窗的测量分别测量洞口最上侧和最下侧宽度（上侧梁面和下侧砖面间距离）及最左侧和最右侧高度（左、右侧砖面间距离），当洞口宽度或高度超过1800mm时，根据宽度或高度酌情在此两方向上选取多点，分别测量其位置的相应宽度或高度。取以上测量结果中宽和高的最小值作为洞口的宽度和高度。参见附图一。

常规阳台窗的测量

常规阳台指转角为90度的阳台，阳台窗的测量均按窗框在阳台栏板顶面宽度上居中，即窗框内外侧余量相同。

带转角阳台窗，如果侧面窗为常规窗，则正、侧面窗等高；如果侧面窗为异形窗（两侧不等高），则侧面窗转角一侧高度与正面窗高度相等。

带转角阳台分为单转角阳台和双转角阳台，其测量方法分别如下。

单转角阳台窗的测量

正面窗宽度测量：量出阳台栏板顶面内（外）转角处至洞口正面侧向砖面间的距离，记为W正内（W正外）。

侧面窗宽度测量：量出阳台栏板顶面内（外）转角处至洞口侧面正向砖面间的距离，记为W侧内（W侧外）。

正面窗高度测量：量出阳台栏板顶面正面与墙体连接处至上侧梁板间距离和转角处至上梁板间距离，并根据正面部分宽度酌情在中部取点，分别测量其相应部位的高度，取测量结果中的最小值作为正面部分窗高度的洞口尺寸。

面窗高度测量：量出阳台栏板顶面侧面与墙体连接处至上侧梁板间距离，将测量结果与上面测得的正面窗高度相比较，如果差值大于20mm，则侧面窗应按异形处理，即两侧高度不等，反之为常规窗，两侧等高。

阳台栏板宽度测量：量出阳台栏板顶面内外侧墙面间距离。

各测量点可参见附图二。

双转角阳台窗的测量

正面窗宽度测量：量出阳台栏板顶面内（外）侧两转角间的距离，记为W正内（W正外）。

侧面窗宽度测量：量出阳台栏板顶面内（外）转角处洞口侧面正向砖面间的距离，记为W侧内（W侧外）。

正面窗高度测量：量出阳台栏板顶面两转角处至上梁板间距离，并根据正面部分宽度酌情在中部取点，分别测量其相应部位的高度，取测量结果中的最小值作为正面部分窗高度的洞口尺寸。

侧面窗高度测量：量出阳台栏板顶面侧面与墙体连接部位至上侧梁板间距离，将测量结果与上面测得的正面窗高度相比较，如果差值大于20mm，则侧面窗应按异形处理，即两侧高度不等，反之为常规窗，两侧等高。

阳台栏板宽度测量：量出阳台栏板顶面内外侧墙面间距离。

各测量点可参见附图三。
