非常规阳台窗的测量
非常规阳台指转角不为90度的阳台，其中较常见的为135度。
非常规阳台的测量较为繁琐，具体测量部位及尺寸标注见附图七。
异形门窗的测量
半圆形门窗的测量：测量出半圆形洞口的直径或半径和圆弧最远点到可确认定位线的垂直距离。
圆形门窗的测量：测量出圆形洞口的直径或半径。
弧形门窗的测量：测量出弧形洞口上至少三个特殊点（可确认定位点）到可确认定位线的垂直距离。
直边形门窗（各边均为直线形式）的测量：测量洞口上所有边拐点到可确认定位线的垂直距离，也可以采用长度（或宽度）与角度混合使用的方式，但所列数据要详细，确保其尺寸唯一性。
对于洞口侧面为斜面（即洞口相对两侧面不平行），应在向用户了解门窗安装时在洞口内进深量，并测量相应安装部位尺寸。
复杂异形洞口的测量可根据实际情况或需要做洞口样板。
异形窗尺寸测量方法见附图四。
2、原有门窗未拆除时的门窗测量
平面墙体洞口窗的测量
原有门窗未拆除时的测量应在室外侧门窗框与墙体接合处进行，即室外侧墙饰面根部，分别测量出门窗框室外侧与墙体饰面根部的上、下侧高度和左、右侧宽度。当所测宽度或高度超过1800mm时，根据宽度或高度酌情在以上两方向上选取多点，分别测量其相应位置的宽度或高度。分别取以上测量结果中宽和高的最小值作为洞口饰面外层的宽度和高度。
常规阳台窗的测量
不带转角侧面窗的阳台窗的测量方法同2.1。
带转角侧面窗的阳台窗的测量
单转角阳台窗的测量
正面窗宽度测量：量出阳台栏板顶面外侧转角处至正面窗窗框室外侧饰面根部的距离，记为Wˊ正外。
侧面窗宽度测量：量出阳台栏板顶部外侧转角处至侧面窗窗框室外侧饰面根部的距离，记为Wˊ侧外。
正面窗高度测量：量出阳台正面窗与墙体连接一侧和转角处下部窗框外饰面根部至上框外饰面根部距离，并根据正面部分宽度酌情在中部取点，分别测量其相应部位的高度，取测量结果中的最小值作为正面部分窗高度的洞口尺寸。
侧面窗高度测量：量出阳台侧面窗与墙体连接一侧下部窗框外饰面根部至上侧窗框外饰面根部距离，将测量结果与上面测得的正面窗高度相比较，如果差值大于20mm，则侧面窗应按异形处理，即侧面窗左、右框高度不等，反之为常规窗，两侧等高。
阳台栏板宽度测量：量出阳台栏板顶部内外侧墙面间距离。
各测量点可参见附图五。
双转角阳台窗的测量
正面窗宽度测量：
量出阳台栏板内（外）侧两转角间距离，记为Wˊ正内（Wˊ正外）
侧面窗宽度测量：
量出阳台栏板顶面外侧转角处至侧面窗窗框室外侧与墙体饰面表皮接合处（外饰面根部）的距离，记为Wˊ侧外。
正面窗高度测量：
量出阳台两转角处下部窗框与饰面外层接合部位至上侧梁板饰面外层间距离，并根据正面部分宽度酌情在中部取点，分别测量其相应部位的高度，取测量结果中的最小值作为正面部分窗高度的洞口尺寸。
侧面窗高度测量：
量出阳台侧面窗与墙体连接一侧下部窗框与饰面外层接合部位至上侧梁板饰面外层间距离，将测量结果与上面测得的正面窗高度相比较，如果差值大于20mm，则侧面窗应按异形处理，即侧面窗左、右框高度不等，反之为常规窗，两侧等高。
阳台栏板宽度测量：量出阳台栏板顶部内外侧墙面间距离。

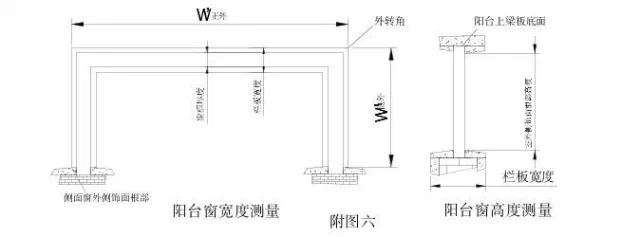

各测量点可参见附图六。
非常规阳台窗的测量

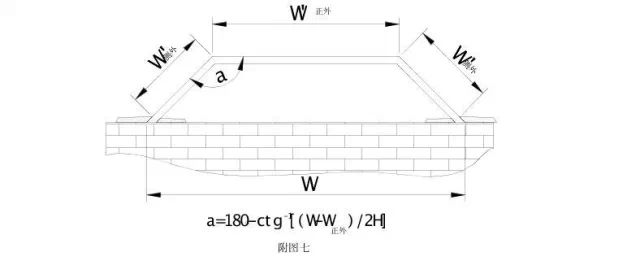

非常规阳台的具体测量部位及尺寸标注见附图七。
